Enchufes y enchufes de alta corriente de alta carga

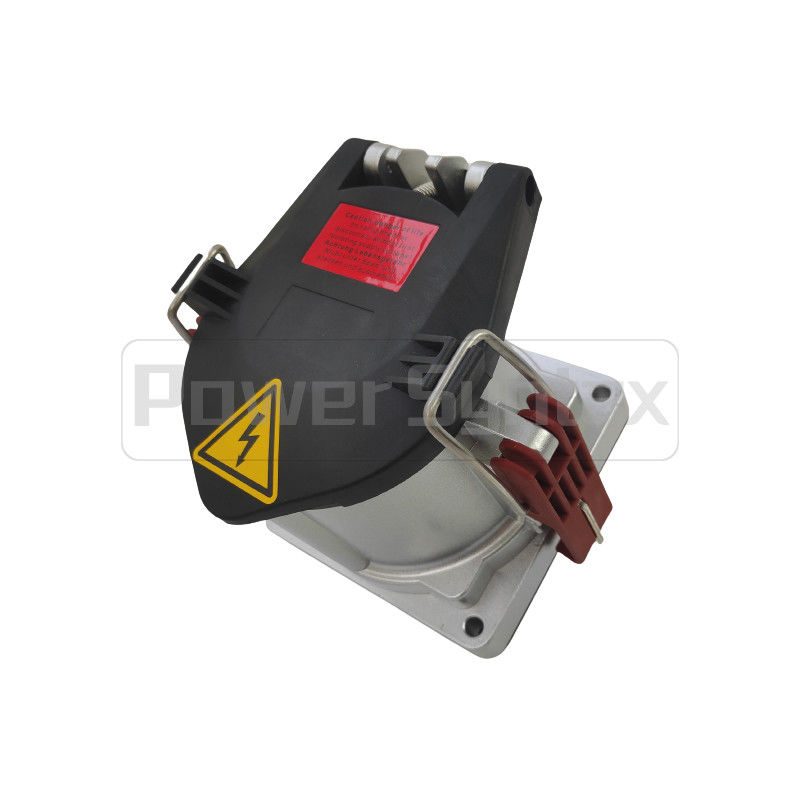

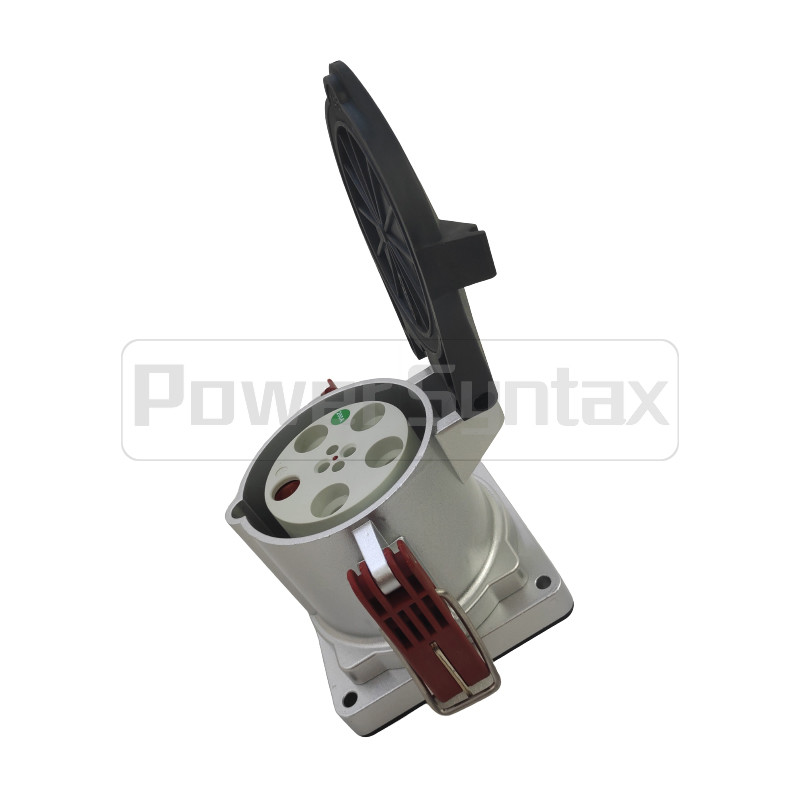

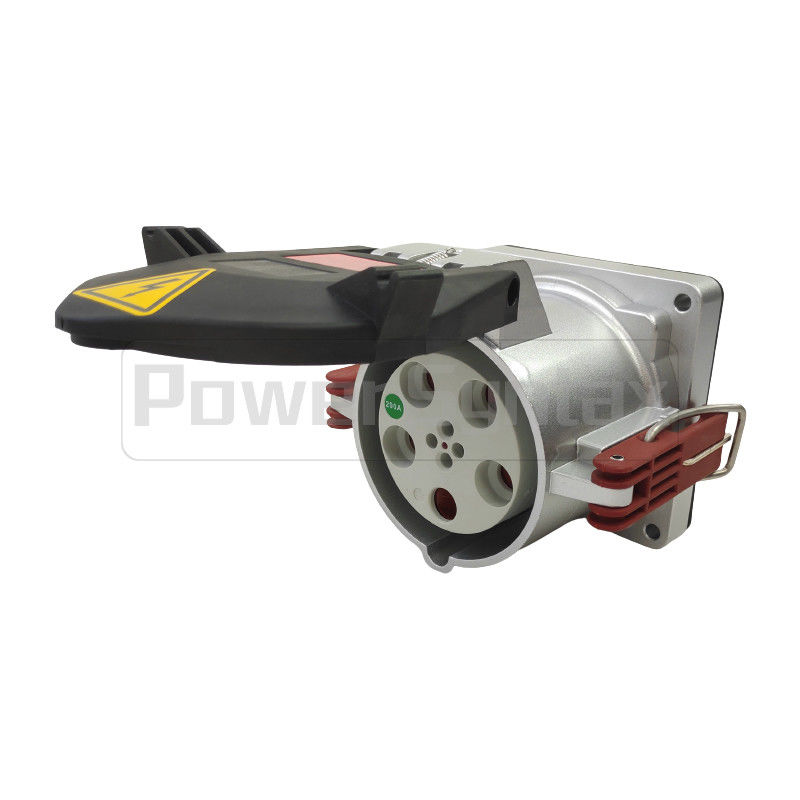

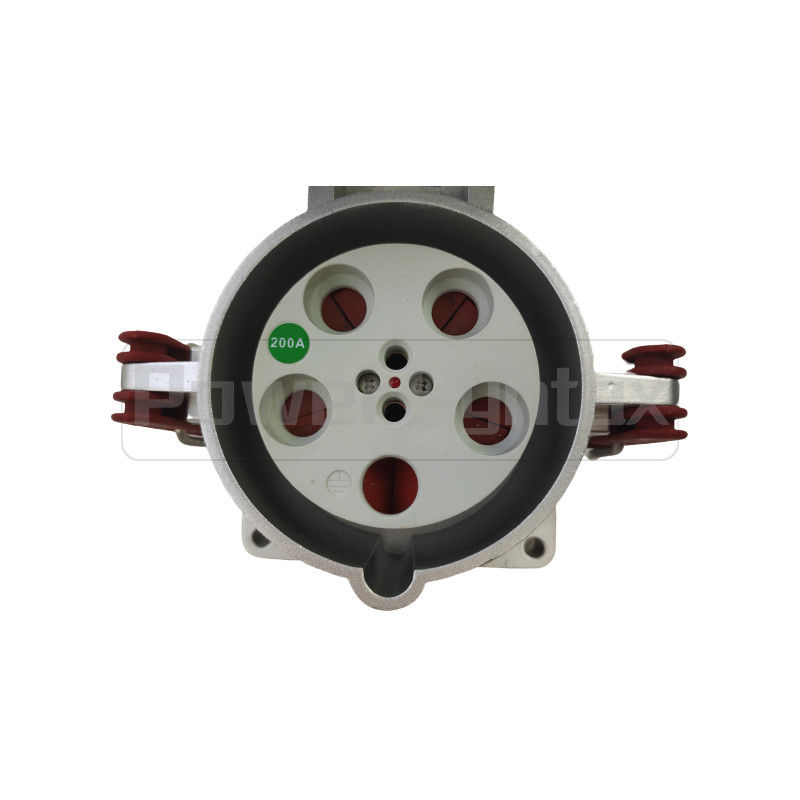

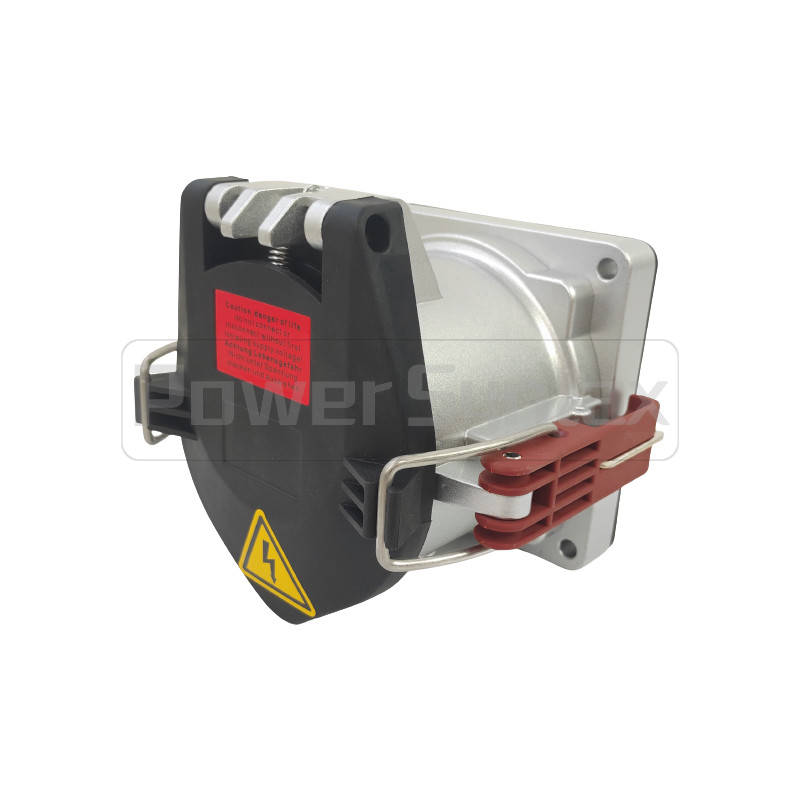

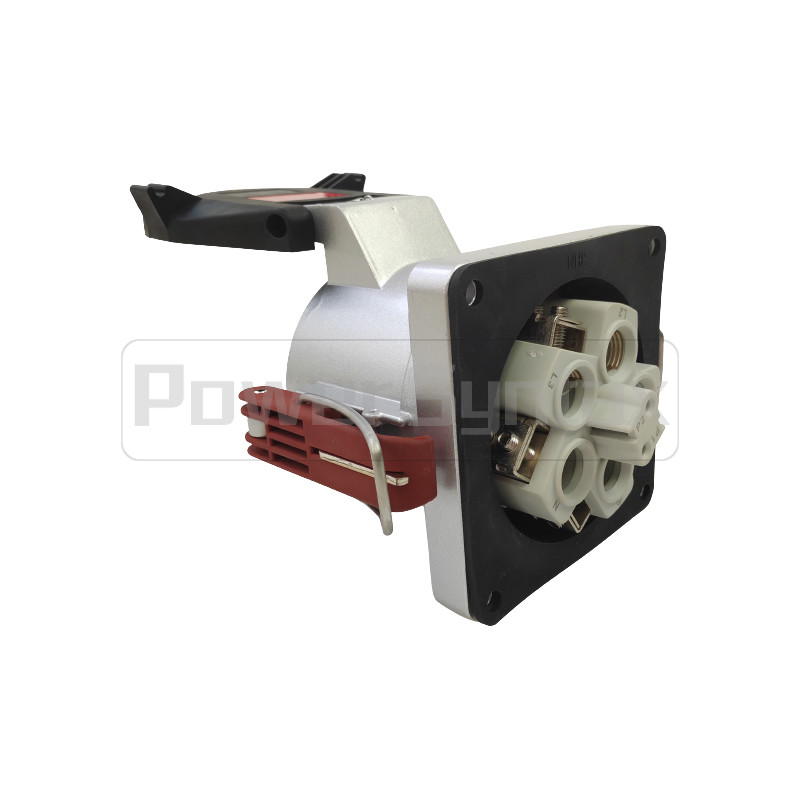

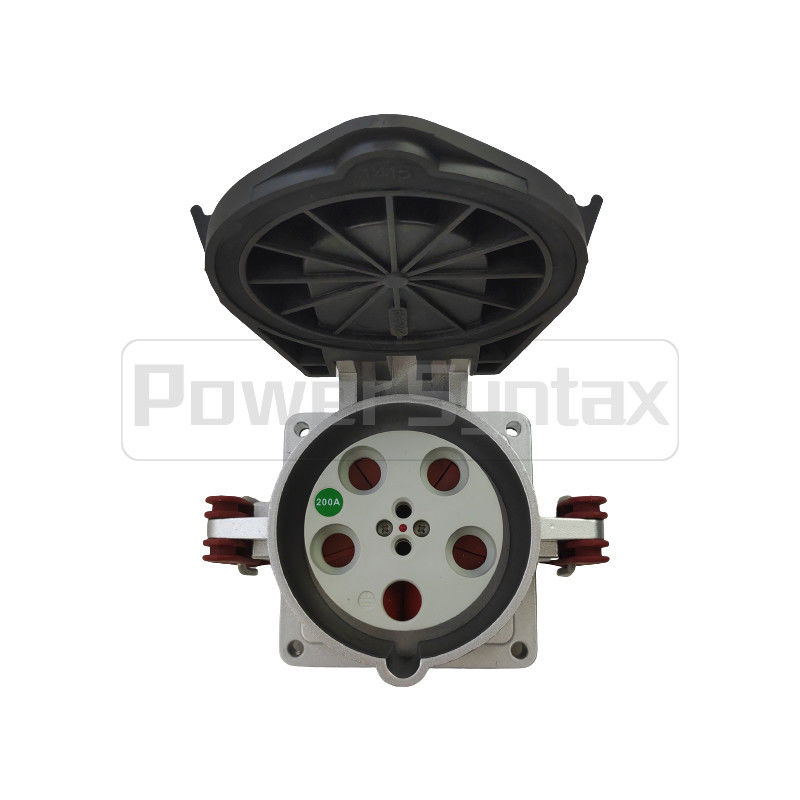

Enchufe industrial de alta corriente PowerSyntax 5P 200A IP67 380VParteN.º 75246

Parámetros técnicos:

Dibujo de dimensiones:

Características y beneficios:

• Protección completa contra el contacto y fiabilidad en condiciones ambientales adversas debido a la clase de protección IP67 (a prueba de polvo e impermeable).

• Los contactos piloto integrados estándar también garantizan un suministro de energía seguro. El cable piloto se puede enrutar en el cable de alimentación como un cable híbrido o por separado en la carcasa.

• Las conexiones de cable son posibles con y sin férula.

• Los tornillos cautivos fijos aumentan la seguridad y permiten una instalación rápida y sencilla.

• La protección de contacto de dedos instalada permanentemente protege contra el riesgo de descarga eléctrica si las partes activas se tocan inadvertidamente y, además, evita fallos del sistema debido a la penetración de partículas extrañas.

• La carcasa de aluminio extremadamente robusta soporta cargas de aprox. 2 toneladas y, por lo tanto, se puede utilizar en las condiciones más duras y adversas.

• Alta fiabilidad a temperaturas de -40 °C a + 100 °C.

• Cableado fácil con herramientas de montaje estándar y una entrada de cable fácil de usar.

Versiones de alta resistencia para la industria:

Durante muchos años, PowerSyntax ha sido un socio fuerte en el área de enchufes y conectores CEE de hasta 125 A. Ahora, el conocido programa se ha ampliado a enchufes y conectores de alta corriente de hasta 400 A. Como de costumbre, se da la máxima prioridad a las normas de seguridad, la calidad y la fiabilidad. Estos enchufes y conectores se pueden encontrar en una variedad de aplicaciones, como túneles, construcción naval, minería a cielo abierto o la industria minera, donde cumplen plenamente los requisitos de los clientes.

La gama de alta resistencia complementa los enchufes y conectores cubiertos actualmente por la norma EN 60309-2, poniendo a disposición corrientes nominales de 160A, 200A, 250A y 400A y tensiones nominales de hasta 1000 V. El diseño se basa en las siguientes normas: IEC 309-1, EN 60309-1, DIN VDE 0623, parte 1.

Conectores para aplicaciones exigentes

En aplicaciones donde se utilizan conectores de alta corriente, la seguridad, la calidad y la fiabilidad son las principales prioridades para los clientes. Para cumplir con esta tarea, todas estas propiedades se agruparon en una sola gama de productos. Por lo tanto, todos los clientes reciben un producto con el más alto

grado de rendimiento.

Ya sea en la construcción de túneles, donde se requiere una resistencia mecánica extrema, o en aplicaciones ferroviarias donde la resistencia a las vibraciones es de suma importancia, los conectores de alta corriente son siempre la elección correcta.

El sistema de contacto:

Los contactos plateados con una superficie de contacto máxima y, por lo tanto, una pérdida de energía mínima contribuyen a la reducción de los costes energéticos. También garantizan una alta fiabilidad en diferentes condiciones ambientales, como fuertes vibraciones, altas temperaturas, suciedad intensa, etc... Cuando están desgastados, los contactos se pueden reemplazar fácil y rápidamente utilizando herramientas estándar.

Carcasa robusta:

Los conectores están diseñados para temperaturas ambiente de - 40 ℃ a + 100 ℃. Esto garantiza la funcionalidad completa a bajas y muy altas temperaturas. Esto conduce a significativamente menos fallos de la planta (menor riesgo de sobrecalentamiento) y menor riesgo de incendio. Otro aspecto importante para varias industrias, como la construcción de túneles, las obras de construcción, las minas, es la alta robustez de los conectores. Estos pueden soportar cargas de hasta 2 toneladas.

Código IK:

El código IK es un sistema de codificación según IEC/EN 50102 o IEC/EN 62262, que indica el grado de protección de una carcasa contra tensiones externas perjudiciales. Cada número característico del código IK representa un valor de alivio de tensión.

Protección contra el contacto con los dedos:

Cada conector está equipado con una protección contra el contacto con los dedos para proteger al usuario contra descargas eléctricas en caso de contacto involuntario con partes activas.

IP67/IP55:

Los conectores son IP67. Son a prueba de polvo y adecuados para inmersiones temporales bajo el agua. Las unidades de conector (cajas de conectores metálicos de alta corriente) son IP55, lo que significa que están protegidas contra el polvo y las salpicaduras de agua.

• Siempre fiables en condiciones ambientales adversas.

• Adecuados para aplicaciones de alta humedad.

• Bajo mantenimiento (sin penetración de polvo/humedad).

• Alta seguridad garantizada en todo momento.

Aplicaciones:

Conectores para cada tarea

• Energía de costa

• Construcción de túneles

• Plataformas de perforación

• Canteras de grava

• Marina

• Ferrocarril

• Militar

• Industria

• Obras de construcción

• Tecnología de eventos

• Minería a cielo abierto

• Química

• Aeropuertos

• Canteras

• Terminales de contenedores y conexiones de grúas en puertos

• Para un suministro de energía versátil en eventos a gran escala en interiores y exteriores

• Suministro de energía para mercados

Soluciones personalizadas:

Si las soluciones estándar no cumplen con todos los requisitos de una aplicación, se realizan soluciones específicas para el cliente a petición.

Aplicación de las cajas de distribución portátiles, enchufes y conectores industriales:

• Industrias de infraestructura pública: tránsito ferroviario urbano, estación nuclear, estación de energía eólica, puerto, muelle, aeropuerto, túnel, metro, puente, carretera, obras de construcción, etc.
• Empresas de producción y procesamiento: planta de procesamiento de metales, fábrica de papel, planta de cemento, planta de energía, fabricante de aluminio, obras de acero y hierro, obras de automóviles, planta de tratamiento de aguas residuales, etc.
• Industrias de la comunicación: equipos de comunicación 4G, equipos de comunicación 5G, estación de comunicación 5G, equipos GPS, equipos WIFI, etc.
• Industrias electrónicas e industrias alimentarias: línea de producción automática de teléfonos móviles, línea de producción automática de automóviles, línea de producción automática de alimentos, etc.
• Industrias de la música y el deporte: conciertos, estadios, presentaciones, centros de reuniones, hoteles, equipos de gira y cine, etc.
• Industrias civiles: hospital, escuela, banco, plaza, centro comercial, supermercado, etc.
• Industrias de automóviles eléctricos: cargador de coches eléctricos, caja de distribución de cargadores, sistema de carga inteligente, etc.
